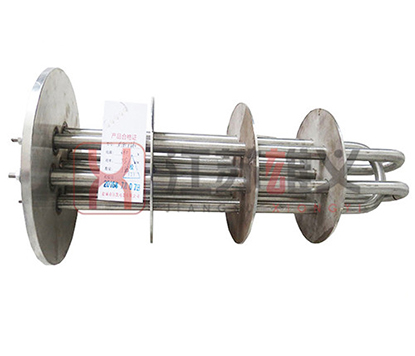

电加热辐射管内芯由U型轴向排列端部焊接的电阻丝和陶瓷支撑架组成，内芯与外保护套管之间无屏蔽，散热好。在额定工作温度1000度的电加热辐射管，电阻丝的材质为Cr20Ni80或0Cr21Al6Nb，表面工作温度可达1200度，用此材质电加热辐射管的工作温度可达1000度，支撑架是高铝陶瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是1Cr25Ni20Si2或1Cr25Ni35Si2，该材料高温抗氧化性能良好，高温蠕变强度较高，具有一定的抗渗碳性能，该辐射管设计与选材安全系数较大。
额定工作温度1200度的电加热辐射管，电阻丝的材质为0Cr27Al7Mo2，表面工作温度可达1400度，用此材质电加热辐射管短时的工作温度为1250度，支撑架是钢玉瓷件。外保护套管是冷拔无缝薄壁耐热钢管，材质是Fe-Ni-Cr-Al-Re合金，该材料具有超高的抗氧化能力，在氧化气氛中1300度可长期工作，1360度短期抗氧化。适用于在高温低氧分压及含S、C环境工作。

高温电加热辐射管特点：
1、选用优质原材料生产的无缝冷拔耐热钢管（温度为1200度）制造；
2、内芯采用电阻丝U型轴向排列端部焊接方式；
3、电阻丝与陶瓷架基本上无屏蔽，电阻丝与炉膛温差小；
4、工作温度1000度或1200度；
5、辐射管是选用无缝冷拔、薄壁耐热钢管（1Cr25Ni20Si2或0Cr25Ni20Si2），其产品的热辐射比同类产品高10%；
6、使用8000h以上。

在生产过程中，我厂严格把如下几道关：
(1)电热材料关
要求电热丝的耐热程度高；材料无杂质，不偏析，抗氧化能力强；在使用过程中，不变形，不击穿，无漏洞现象。

(2)耐火材料关
要求耐火材料为刚玉质，在辐射管工作的过程中，有较高的高温强度和高温绝缘能力，不碎裂，不漏电。

(3)保护外罩关
我厂采用的OCr25Ni20Si2外罩在局部发热时，管体变形极微小，对发热元件及炉内工作环境没有影响；耐热能力强，正常使用时间为6000~10000小时。

(4)制作工艺关
电热丝调直过程中，无裂纹；焊接过程中，焊肉饱满平整，无过热偏析及虚焊现象。
经过大量客户使用后证实，在正常的工作温度和负荷下，生产的电热辐射管在多种炉体中，使用时间均大于8000小时。

以上就是电加热棒给大家介绍的相关内容，希望对大家有所帮助。
