加热管的内部组成以及各个配件的要求

2019-09-27

看似简单的一根加热管,生产工艺和选材的不同会直接影响着加热管的工作。在客户手中往往只看到外部的金属管材和接线部位的接线柱和配件。其实加热管做为简单的电热元件,其构成并不是这么简单,其发热的来源也不是外部可见的部位。下面电加热棒就着加热管的原理,组成,以及加热管的配件要求做些简单的介绍。

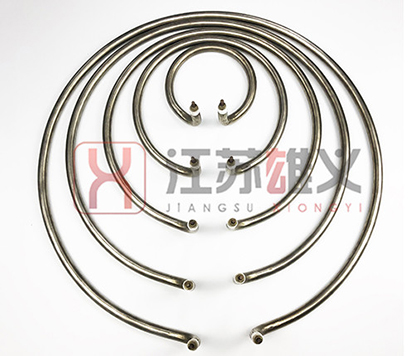

电加热棒厂家

加热棒原理:在耐高温不锈钢无缝管内均匀地分布高温电阻丝,在空隙部分致密地填入导热性能和绝缘性能均良好的结晶氧化镁粉,这种结构不但先进,热效率高,而且发热均匀,当高温电阻丝中有电流通过时,产生的热通过结晶氧化镁粉向金属管表面扩散,再传递到被加热件或空气中去,达到加热的目的。
加热管的结构组成主要有外部金属管材、高温氧化镁粉、电热丝、接线部位、紧固件等。
1、外部金属管材:
在加热管加工时一般都会先对金属管材进行加工,外部金属管材一般采用碳钢,304不锈钢、321不锈钢、316不锈钢、钛管等。外部金属管材主要是起到保护作用,通过选用不同的材质适应各种使用环境,干烧的情况使用干烧的金属管材、高温的情况使用耐高温的管材、腐蚀性的环境使用耐腐蚀的管材。通过外部管材的保护,才使得内部的电热丝能够在更多的环境下使用。
2、高温氧化镁粉:
由于内部电热丝时具有高电阻率的合金线材,是属于导体,电流可以通过,外部的金属管材也是属于可以通过电流的导体,因此为了使得管体表面绝缘,就需要在二者之间做好绝缘处理,再者为了保证内部电热丝产生的热量能够更好的传导到管材表面,因此需要热传导性能好的绝缘材料,氧化镁粉在电热棒加工过程中被填充在电热丝和金属管材之间的空隙中起到绝缘和热传导的双重作用。
3、电热丝:
加热管发热来源为内部电热丝通过电流后产生热量,为了提高电能转换热能效率,因此需要具有高电阻的合金线材,根据实际需要进行加工成型。一般常规电热丝主要采用铁铬铝、镍铬、钨丝等合金线材。
4、其他配件:
除了上述主要三个部分之外,加热管还有接线部位、紧固件、安装部位等构成,接线部位常规的是由连接有内部电热丝的接线柱构成;紧固件主要是螺纹或者螺丝螺帽构成的,主要起到固定接线或者加热管的安装,其尺寸是按照管径的大小来做选择的;再者就是安装配件,有的加热管具有挡片或者支架对加热管安装进行固定,法兰加热管还有法兰盘相关配件进行安装固定。

以上就是发热帮给大家介绍的相关内容,希望对大家有所帮助。
